CNC系列全自動二次元測量儀
- 來源：廣州市廣精精密儀器有限公司
- 時間：2009-03-06 22:23:41
- 字體：大 中 小
- 閱讀：

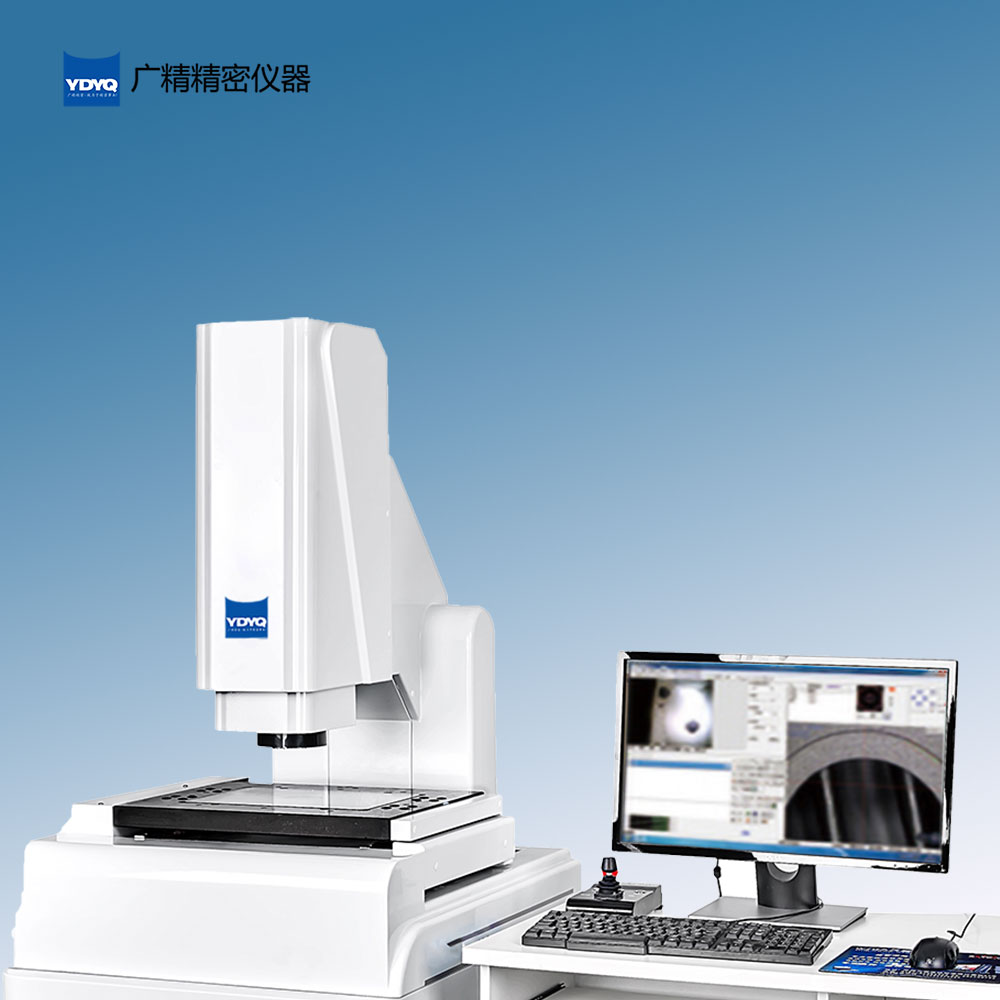

CNC系列全自動二次元影像測量儀
能高效地檢測各種形狀復雜工件的輪廓和表面形狀及尺寸、角度和位置，特別是精密零部件的微觀檢測與質量控制。適用于電子、儀器儀表、刀夾具、精密機械零件、精密五金件、電子元器件、塑料與橡膠成品、半導體元器件、沖壓件、接插件、模具、汽車、機械加工、軍工、航天航空、高等院校、科研院所等行業及各級計量部門或車間檢查站。
針對不同型號配備相應功能的測量軟件,測量方便、繪圖簡單、精確度高，易學易懂，描邊過程可以任意調整，可以將測量數據導入EXCEL/WORD或AUTOCAD中。
CNC系列全自動二次元測量儀儀特點：
1、高精密花崗巖底座和立柱，堅固穩定；；
2、采用LED冷光源，底光和表面光手動可調，實現透射和反射照明，亮度高、壽命長、體積��；
3、采用大行程工作臺，具有較高的測量精度和操作效率；
4、采用連續變倍的物鏡可以快速改變圖像的放大倍率，適用于不同工件的測量；
5、無間隙摩擦傳動，可切換快速移動,大大提高了工作效率；
6、配備計算機、儀器專用承重工作臺。
① CNC系列為2D視頻測量儀實用型，除具備以上特點外，還配備光學測量軟件；
② CNC系列為3D視頻儀，除具備以上特點外，前置Z軸和燈光調節面板，配置與機身直接連接液晶顯示器。鏡頭倍率變換不需要重新校正，同時配備了光學測量軟件；
CNC系列全自動二次元測量儀技術參數：
|
產品名稱
技術參數
|
全自動二次元測量儀
|
全自動二次元測量儀（高階型）
|
||
|
CNC2010
|
CNC3020
|
CNC4030
|
CNC5040
|
|
|
測量形成
|
200×100×200
|
300×200×200
|
400×300×200
|
500×400×200
|
|
儀器外形尺寸(含底座)(mm)
|
800×500×1650
|
800×500×1650
|
||
|
工作臺承重
|
30
|
30
|
||
|
操作方式
|
全自動
|
全自動
|
||
|
放大率
|
光學0.7×∽4.5×，影像28×∽180×
|
光學0.7×∽4.5×，影像28×∽180×
|
||
|
測量系統
|
OVM Lite
|
OVM
|
||
|
電源供電
|
（110V/220V）±10%，（50/60）HZ
|
（110V/220V）±10%,（50/60）HZ
|
||
|
X/Y測量分辨率
|
1μm
|
1μm
|
||
|
X/Y測量精度
|
（3+L/200）μm
|
（3+L/200）μm
|
||
|
重復性
|
2μm
|
2μm
|
||
|
適合環境
|
溫度（20∽25）oC，濕度50%∽60%
|
溫度（20∽25）oC，濕度50%∽60%
|
||
|
CCD
|
進口彩色（41萬像素SONY CCD Sensor）
|
進口彩色(41萬像素SONY CCD Sensor)
|
||
|
備注
|
配置腳踏開關
|
前置Z軸調節開關，方便操作
|
||
CNC系列全自動二次元測量儀圖象測量軟件：
軟件功能簡介
主要功能：座標系統設定，測量值顯示，底光和表面光測量，二維圖形輪廓測繪，各種距離設定，在量測過程中所輸出的圖形，可直接傳入AutoCAD。
量測功能：
基本幾何量測：點，線，圓，弧，角度。
組合元素量測：點，線，圓，弧之組合量測，圓心距，圓切線，兩線中線，中心點，垂直距離，角平分線，兩線交點。形位誤差評定： 同心度，真圓度，直線度，位置度，傾斜度。
軟件功能簡介
測量功能：自動尋邊測量、框選范圍量測、可篩選毛邊自動尋邊量測點，線，圓，弧等、快速尋邊量測。
新增功能：智能化操作、十字線自動尋邊、可進行坐標變換等；
高級功能：測量資料統計（SPC），四項自動LED可調光源、高度測量功能，自動/手動學習功能；
其他功能：可以輸入DXF檔，直接在軟件中將加工工件與圖紙比較，從而檢查加工有無偏差。
CNC系列全自動二次元測量儀量測功能：
基本幾何測量：點、線、圓、弧、角度；
組合元素測量：點、線、圓、弧、組合測量，圓心距、圓切線、兩線中線、中心點、垂直距離、角平分線、兩線交點；
形位誤差評定：
同心度、真圓度、直線度、位置度、傾斜度；
坐標系設定：
有原始座標、座標平移、座標旋轉、三點軸，針對物件的圖形進行擺正,或是重設新的座標系都很方便。
基本幾何測量：點、線、圓、弧、角度；
組合元素測量：點、線、圓、弧、組合測量，圓心距、圓切線、兩線中線、中心點、垂直距離、角平分線、兩線交點；
形位誤差評定：
同心度、真圓度、直線度、位置度、傾斜度；
坐標系設定：
有原始座標、座標平移、座標旋轉、三點軸，針對物件的圖形進行擺正,或是重設新的座標系都很方便。
測量數據可輸入通用的辦公軟件進行統計，如WORD、EXCEL格式，并制作成檢驗報表打印出來。
